Stanz- und Lasertechnik

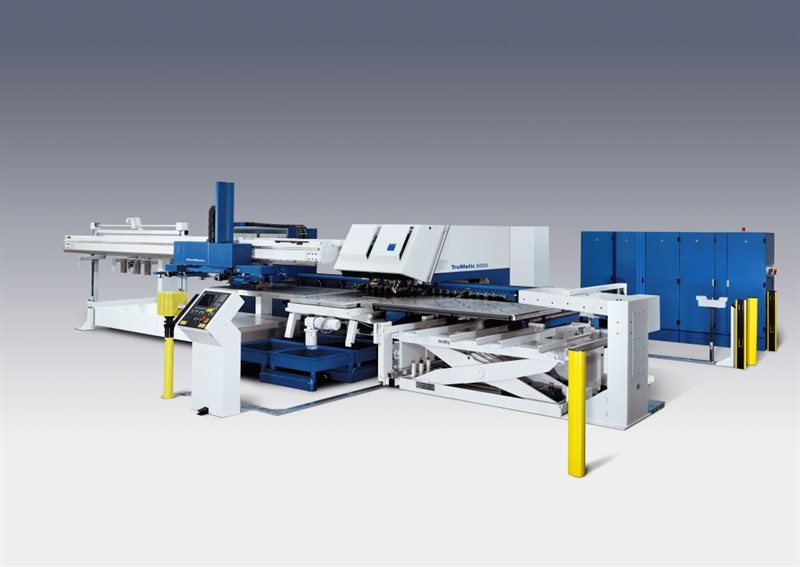

Trumpf Trumatic 6000 Mittelformat mit Sheetmaster und Toolmaster

Unsere Trumpf Stanz- und Laserkombinationsmaschine ist ausgelegt für den automatisierten Stanz- und Laserbetrieb mit Umformungen. Zusätzlich verfügt diese Anlage über einen Toolmaster.



Technische Daten Stanzen:

- Blechmaße max. 2500 x 1250 mm
- Blechdicke beim Stanzen bis 8mm
- Stanzkraft max 220 kN
- Werkstückgewicht bis zu 200 kg
- Hubfolge max 900 1/min
- Rotierende Werkzeugaufnahme bis 1 U/s
- Werkzeugspeicher 18 Stück, zusätzlich Toolmaster mit 40 Stationen


Technische Daten Lasern:
- Laser TruFlow 3200
- Blechdicke beim Lasern bis 8 mm
- Edelstahl bis 6 mm
- Steuerung SINUMERIK 840D
- Programmiersystem TruTops

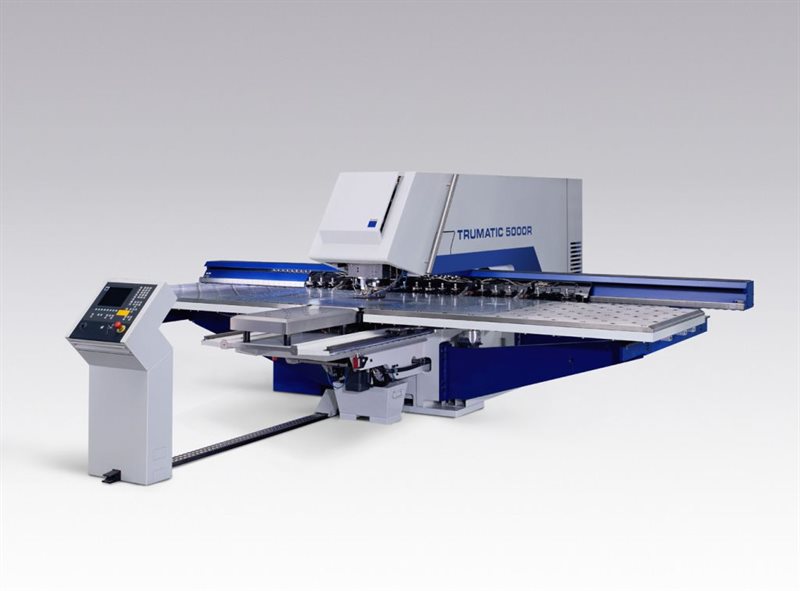

Trumpf Trumatic 5000R

Die 5000R ist eine reine Stanzmaschine mit einem Fördersystem für den automatisierten Betrieb. Diese  Maschine ist im Dünnblechbereich mit Umformungen an Geschwindigkeit unübertroffen.

Technische Daten:

- Blechmaße max. 2500 x 1250
- Blechdicke beim Stanzen: bis 4mm
- Stanzkraft maximal 220 kN
- maximales Werkstückgewicht 200 kg
- maximale Hubfolge 1200 Hübe / min
- Beschleunigung bis 2 g
- Rotierende Werkstückaufnahme bis 5,5 U/min
- Werkzeugspeicher bis 18 Werkzeuge
- Steuerung SINUMERIK 840D
- Programmiersystem TruTops



Alle Bilder wurden von der Firma Trumpf zur Verfügung gestellt. http://www.de.trumpf.com/
